El aislamiento eléctrico evita que la corriente circule por caminos no previstos y reduce el riesgo de contacto eléctrico, fugas, cortocircuitos y daños en equipos. Un fallo puede sospecharse por disparos repetidos del diferencial, humedad, cables deteriorados, olor a quemado o daños visibles, pero la confirmación se realiza con mediciones profesionales. Para instalaciones de hasta 500 V, salvo MBTS/MBTP, la ITC-BT-19 establece como referencia una tensión de ensayo de 500 V en corriente continua y una resistencia mínima de aislamiento de 0,5 MΩ, con condiciones y excepciones que debe interpretar un técnico.
¿Qué es el aislamiento eléctrico?
El aislamiento eléctrico es el conjunto de materiales y medidas que impiden que la corriente pase desde los conductores activos hacia partes que no deberían estar energizadas. Está presente en el recubrimiento de los cables, en bornes, aparatos, envolventes, bobinados y múltiples componentes de una instalación.
Su función principal es de seguridad y fiabilidad: reducir el riesgo de contacto eléctrico, fugas, cortocircuitos y daños. Aunque un aislamiento deteriorado puede producir pérdidas y calentamientos, no es correcto presentar el buen aislamiento como una medida cuyo objetivo principal sea “ahorrar energía”; su razón de ser es evitar corrientes no deseadas y mantener la instalación en condiciones seguras.
¿Qué es un fallo o defecto de aislamiento?
Existe un defecto de aislamiento cuando la separación eléctrica prevista deja de ser suficiente y aparece una trayectoria no deseada para la corriente. El problema puede estar en un cable, un empalme, un receptor, un motor, una resistencia, un cuadro o cualquier otro elemento. Si la corriente de defecto llega a una masa metálica accesible, la protección contra contactos indirectos y la puesta a tierra adquieren un papel crítico.
Un defecto de aislamiento no siempre se manifiesta como un cortocircuito franco. Puede empezar como una fuga pequeña, intermitente o dependiente de la humedad y empeorar con el tiempo. Por eso los síntomas deben interpretarse junto con mediciones y una inspección de la instalación.
Señales que pueden indicar un problema de aislamiento
Ninguna señal aislada confirma por sí sola un defecto de aislamiento, pero varias situaciones justifican una revisión:
- El interruptor diferencial dispara repetidamente, especialmente al conectar un circuito o equipo concreto.
- Hay cables con grietas, endurecimiento, decoloración, zonas quemadas o aislamiento cortado.
- Aparece humedad, condensación o entrada de agua en cajas, enchufes, cuadros o equipos.
- Se percibe olor a quemado, calentamiento anormal o marcas de arco en conexiones.
- Un aparato provoca fallos solo en determinadas condiciones, por ejemplo después de mojarse o al calentarse.
- Se han realizado taladros, obras o movimientos de cableado y el problema aparece a partir de ese momento.
- Se percibe una descarga, cosquilleo o tensión en una carcasa metálica: en ese caso debe dejar de utilizarse el equipo y solicitar revisión sin manipular la instalación.
Causas habituales del deterioro del aislamiento
- Envejecimiento térmico: el calor acelera la degradación de polímeros y barnices aislantes.
- Humedad y contaminación: agua, polvo conductor, sales o productos químicos reducen la resistencia superficial o penetran en materiales.
- Daño mecánico: cortes, presión, rozamiento, vibración, taladros, roedores o radios de curvatura inadecuados.
- Sobrecargas y conexiones deficientes: el sobrecalentamiento repetido puede degradar el aislamiento de conductores y bornes.
- Sobretensiones: determinados impulsos o sobretensiones sostenidas pueden estresar dieléctricamente los materiales.
- Instalaciones antiguas o modificaciones deficientes: empalmes envejecidos, materiales no adecuados o reformas sin verificación aumentan la probabilidad de fallo.
¿Cómo se detecta un fallo de aislamiento?
La detección profesional suele combinar varias técnicas. El orden exacto depende de la instalación, del síntoma y de las condiciones de seguridad.
1. Inspección visual y comprobaciones previas

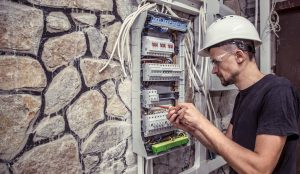

Se revisan cuadros, conductores, empalmes, bases, equipos y zonas expuestas a humedad o calor. También se comprueba si el fallo se concentra en un circuito o receptor concreto. La inspección puede localizar daños evidentes, pero no descarta defectos ocultos.
2. Medición de la resistencia de aislamiento
La prueba de resistencia de aislamiento utiliza un instrumento específico, normalmente un megóhmetro, que aplica una tensión continua de ensayo y mide la resistencia resultante. Un valor bajo puede indicar contaminación, humedad, degradación del aislamiento o un defecto en un equipo; su interpretación depende de la tensión de la instalación, de su longitud, de los receptores conectados y de la normativa aplicable.
3. Localización por circuitos y receptores
Cuando el valor global no es satisfactorio o el diferencial dispara de forma recurrente, el técnico puede seccionar la instalación y repetir comprobaciones para localizar el circuito, tramo o receptor que está originando la fuga. Este enfoque evita sustituir componentes al azar.
4. Otras verificaciones
Según el caso pueden ser necesarias comprobaciones de continuidad de conductores de protección, resistencia de tierra, actuación de diferenciales, polaridad u otras pruebas de verificación. Son ensayos distintos: una medición correcta de tierra no demuestra por sí sola que el aislamiento sea correcto, y viceversa.
Valores de resistencia de aislamiento según la ITC-BT-19
La ITC-BT-19 del Reglamento Electrotécnico para Baja Tensión establece valores mínimos de resistencia de aislamiento y tensiones de ensayo para instalaciones interiores. Para tramos de hasta 100 metros de canalización, la tabla reglamentaria indica: [1][2]
| Tensión nominal de la instalación | Tensión de ensayo CC | Resistencia mínima |
| MBTS / MBTP | 250 V | ≥ 0,25 MΩ |
| ≤ 500 V, excepto MBTS/MBTP | 500 V | ≥ 0,5 MΩ |
| > 500 V | 1000 V | ≥ 1,0 MΩ |
Estos valores no deben utilizarse como una receta doméstica. El propio REBT establece condiciones sobre longitud, seccionamiento, conexión de los conductores y receptores; además, la Guía-BT-19 advierte de que los dispositivos electrónicos pueden dañarse si la prueba se realiza de forma incorrecta. [1][2]
¿Por qué no basta un multímetro convencional?
Un multímetro puede detectar algunas anomalías, pero no sustituye una prueba reglamentaria de resistencia de aislamiento. La medición se realiza con una tensión de ensayo definida y con un instrumento capaz de trabajar en las condiciones requeridas. Además, antes de ensayar hay que preparar el circuito correctamente para no exponer a personas ni a electrónica sensible a tensiones de prueba.
¿Cuándo conviene revisar el aislamiento de una instalación?
Además de las verificaciones exigidas en la puesta en servicio y en las inspecciones que correspondan a determinados tipos de instalaciones, hay situaciones en las que una revisión preventiva es especialmente razonable:
- Disparos recurrentes del diferencial sin causa identificada.
- Entrada de agua, inundación, humedad persistente o condensación en zonas eléctricas.
- Incendio, sobrecalentamiento, cortocircuito o daño mecánico en el entorno del cableado.
- Reforma, ampliación o sustitución de cuadros y circuitos.
- Instalaciones antiguas con aislamiento envejecido o historial de averías.
- Motores, maquinaria o equipos que empiezan a producir fugas o disparos al arrancar o calentarse.
- Antes de volver a poner en servicio una instalación que ha estado parada o expuesta a condiciones ambientales adversas.
Qué hacer si sospechas un fallo de aislamiento
- Si hay olor a quemado, humo, chispas, partes mojadas o una carcasa que da descarga, deja de usar el circuito o equipo y evita tocarlo.
- No anules el diferencial ni aumentes su sensibilidad “para que no salte”. El disparo puede estar indicando una condición insegura.
- Anota cuándo ocurre el fallo y qué equipos estaban conectados. Esa información ayuda al técnico a localizar la causa.
- Solicita una revisión a un instalador autorizado para que seccione, mida y documente la instalación con instrumentos adecuados.
Aislamiento, diferencial y puesta a tierra: no son lo mismo
El aislamiento busca impedir que aparezca una corriente no deseada. La puesta a tierra proporciona una referencia y un camino de protección para determinadas corrientes de defecto. El interruptor diferencial detecta un desequilibrio entre la corriente que entra y la que retorna y desconecta cuando supera su umbral. Los tres elementos se complementan, pero ninguno sustituye a los otros.
Por eso, si un diferencial dispara, la causa no tiene que ser necesariamente un “mal diferencial”: puede existir un defecto de aislamiento, una suma de fugas de varios equipos, humedad, un receptor averiado u otro problema que debe diagnosticarse.
Experiencia técnica y revisión profesional en Málaga
NTIC Soc. Coop. And. indica en su web que trabaja en instalaciones eléctricas desde 2007 y que está autorizada por la Junta de Andalucía como empresa instaladora de baja tensión. Si necesitas comprobar una fuga, revisar un cuadro o verificar una instalación, puedes consultar su servicio de instalaciones eléctricas en Málaga. [3]
Preguntas frecuentes sobre aislamiento eléctrico
¿Qué significa tener una resistencia de aislamiento baja?
Significa que existe menos oposición de la esperada al paso de corriente por el aislamiento. Puede deberse a humedad, suciedad, envejecimiento, un cable dañado o un receptor defectuoso. El valor debe interpretarse según la tensión, longitud y configuración de la instalación y no solo como una cifra aislada.
¿Qué valor mínimo exige el REBT en una vivienda?
Para una instalación con tensión nominal inferior o igual a 500 V, salvo MBTS/MBTP, la ITC-BT-19 establece 0,5 MΩ como resistencia mínima con una tensión de ensayo de 500 V CC en las condiciones reglamentarias. Para instalaciones largas y determinadas configuraciones existen reglas adicionales.
¿Puede un fallo de aislamiento hacer saltar el diferencial?
Sí. Una fuga hacia tierra puede generar el desequilibrio que detecta el diferencial. Sin embargo, un disparo también puede tener otras causas, por lo que es necesario localizar el circuito o equipo responsable antes de concluir que existe un defecto concreto.
¿Puedo medir el aislamiento con un multímetro?
Un multímetro convencional no sustituye al megóhmetro ni a la prueba reglamentaria. Además, el ensayo requiere desenergizar y preparar correctamente la instalación y proteger los equipos electrónicos. Debe realizarlo personal competente.
¿La humedad puede causar fallos de aislamiento?
Sí. La humedad puede reducir la resistencia superficial y favorecer corrientes de fuga, especialmente en cajas, equipos exteriores, motores, sótanos, cocinas, baños o zonas con condensación. La causa debe solucionarse antes de limitarse a rearmar protecciones.
¿Un aislamiento deteriorado aumenta la factura eléctrica?
Puede producir corrientes de fuga y pérdidas, pero la razón principal para repararlo es la seguridad y la fiabilidad, no el ahorro energético. Una fuga significativa es una anomalía que debe corregirse aunque su impacto económico en la factura sea pequeño.
¿En qué consiste una prueba de aislamiento eléctrico?
Una prueba de aislamiento eléctrico comprueba que los cables, equipos o instalaciones evitan fugas de corriente entre conductores o hacia tierra. Se realiza normalmente con un megóhmetro, que aplica una tensión de prueba y mide la resistencia de aislamiento en megaohmios (MΩ); cuanto mayor sea este valor, mejor es el estado del aislamiento. Un resultado bajo puede indicar humedad, suciedad, deterioro o daños en los materiales aislantes.
